Feladat 2: Vizualizáció

A feladat önálló munka.

A táblázatos megjelenítés részletesen mutatja az eladási adatokat. Egy diagram azonban gyorsabban áttekinthető. Készítsünk egy diagramot, ami az egyes termékkategóriák eladásait mutatja.

Diagram beszúrása

  1. Váltsunk Design nézetre, és húzzunk be egy Chart-ot a Toolbox-ról a táblázat mellé. Ennek hatására elég sokáig fog tölteni a diagram varázsló, de egy idő után megnyílik. Válasszuk ki az oszlopdiagram típust.

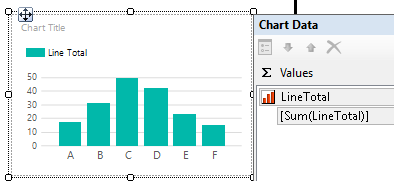

  2. A Report Data panelről húzzuk a LineTotal mezőt a diagramra. Még ne engedjük fel a bal egérgombot. Meg fog jelenni a diagram mellett a Chart Data ablak – itt a "∑ values" mező (a fehér téglalap) fölé vigyük az egeret. Most már elengedhetjük.

Chart hozzáadása

Ezzel azt állítottuk be, hogy az eladás értékeiének összegét szeretnénk függőleges tengelynek.

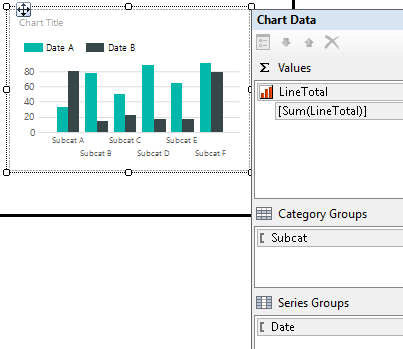

  1. Húzzuk a Chart data alatt a Category Groups mezőbe a Subcat mezőt, a Series Groups-ba pedig a Date-et.

Diagram értékei

Ezzel azt érjük el, hogy a vízszintes tengelyen az alkategória szerint külön oszlop csoportokat kapunk, és a dátum szerint pedig külön oszlop sorozatokat.

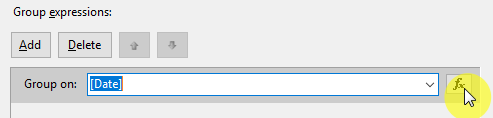

  1. A [Date] feliraton jobb klikkeljünk, és válasszuk a Series Groups Properties-t. Itt nyomjuk meg a Group Expressions csoportban az fx gombot.

Expression megadása

A megjelenő ablakban írjuk be: =Year(Fields!Date.Value)

Expression értéke

Ezzel a dátum éve szerinti oszlopokat fogunk kapni.

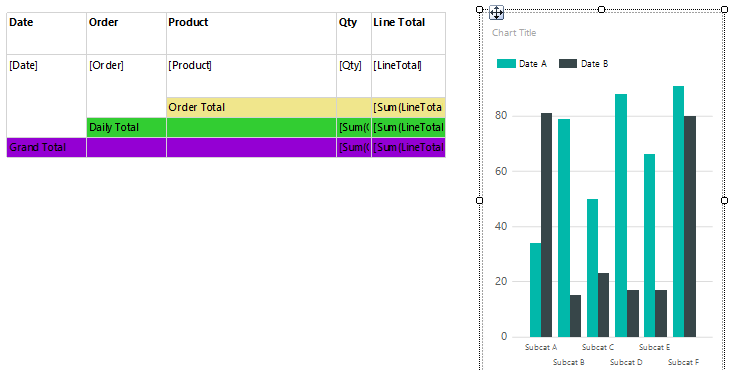

  1. Nyomjunk OK-t mindkét ablakban. Mielőtt megnéznénk a Preview-t, növeljük meg a diagram magasságát bőséggel, különben a jelmagyarázat nem fog kiférni:

Diagram átnéretezése

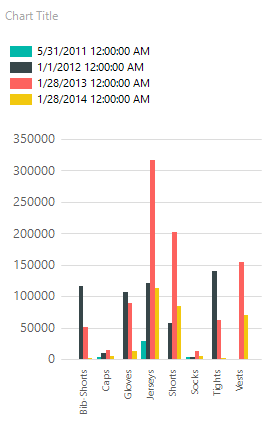

  1. Ha most megnézzük a Preview-t, az egyes kategóriák termelte bevételt fogjuk látni, év szerint csoportosítva:

Diagram előnézete

A diagram formázása

A megjelenés még nem az igazi, de ezen könnyen segíthetünk.

  1. Chart Title-re kattintva írjuk át a diagram címét, pl. "Revenue by category".

  2. A Series Groups mezőben az <<Expr>> feliratra jobb klikkelve válasszuk ki a Series Groups Properties-t, és itt a Label mező mellett nyomjuk meg az fx gombot. Értéknek adjuk meg: =Year(Fields!Date.Value). Ezzel a felirat maga is csak az évet fogja mutatni.

  3. Jobb klikkeljünk a függőleges tengely címkéin, és válasszuk a Vertical Axis Properties lehetőséget.

Tengely formázása

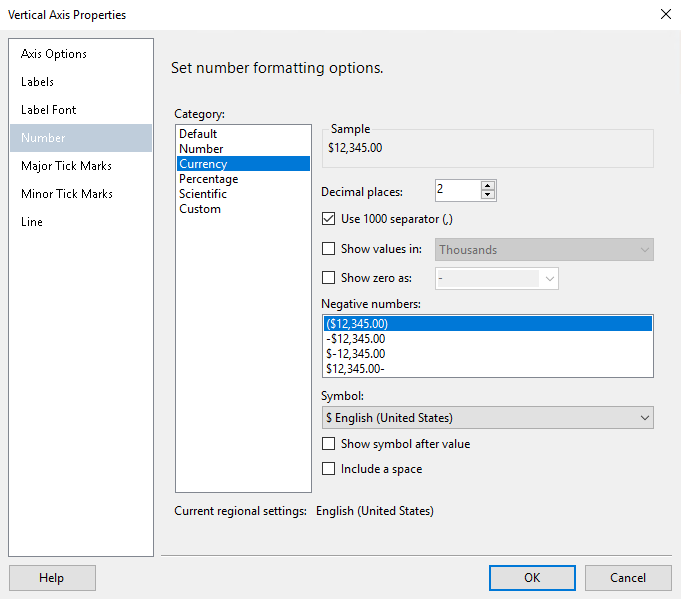

Itt a Number fülön válasszuk a Currency lehetőséget, és töltsük ki a már ismert módon:

Tengely formázása

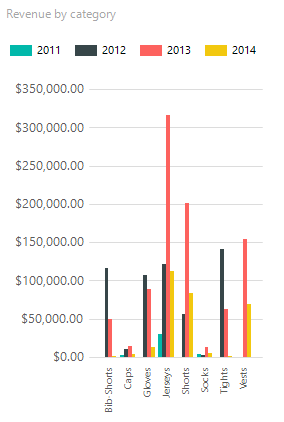

  1. Ha most megnézzük a Preview fület, már szép lesz a diagramunk:

Előnézet

Következő feladat

Folytasd a következő feladattal.
